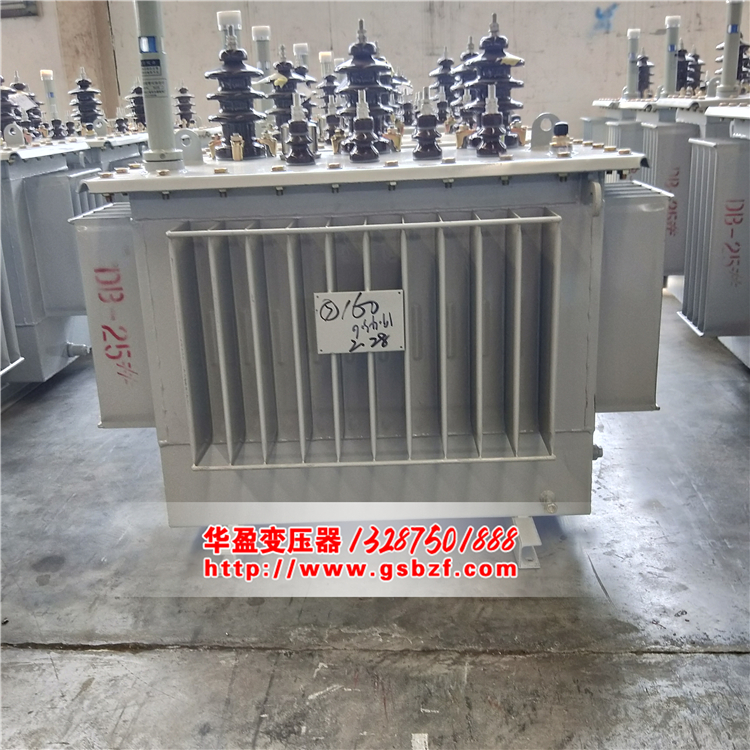

非晶合金鐵芯配電變壓器

　　非晶合金鐵芯配電變壓器鐵芯絕緣強度高，變壓器鐵芯及線圈采用真空干燥，變壓器組裝時采用全真空注油工藝，產品的絕緣水平上了一個新臺階。非晶合金變壓器的抗短路能力強，由于非晶合金鐵芯不能承受較大的壓力，因此難以采用常規的方式固定鐵芯和線圈。我公司通過采用特殊的結構設計和工藝方法有效地保證了產品的抗短路能力。其中由我公司設計制造的非晶合金雙變化比全密封油浸式變壓器每只線圈均通過了高達6次的短路試驗，證明該產品具有極強的抗短路能力。

　　非晶合金鐵芯配電變壓器和其他型號的變壓器的區別在于變壓器的空載損耗，而變壓器的空載損耗取決于變壓器的鐵芯材質的導磁性。非晶合金變壓器的鐵芯使用的是具有各向同性的軟磁性導磁材料-非晶合金，這種材質磁化功率小，電阻率高，渦流損耗小。采用非晶合金材料制成的變壓器鐵芯空載損耗及空載電流很低，其中空載損耗相比S9型變壓器的空載損耗下降約75%，相比S11變壓器空載損耗下降約65%，大大降低運行費用，節能效果十分顯著。

　　非晶合金鐵芯配電變壓器的使用條件：

　　1、使用的海拔高度：H<1000m

　　2、環境溫度：+40℃

　　3、月平均氣溫：+35℃

　　4、年平均氣溫：+20℃

　　5、環境氣溫：-25℃

　　6、日溫差：25℃

　　7、相對濕度：月平均：90%(20℃)

　　日平均：95%(20℃)

　　8、耐地震能力：地面水平加速度0.2g;

　　地面垂直加速度0.1g;

　　9、安裝地點的傾斜度：不大于3°

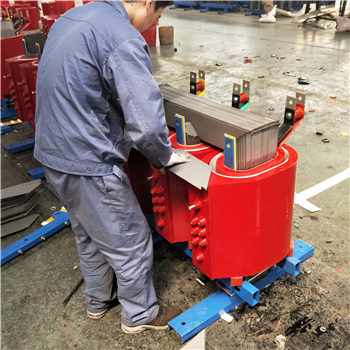

　　我廠生產的非晶合金鐵芯配電變壓器為有產品型號注冊的低噪聲、低損耗型樹脂澆注線圈干式變壓器。由于設計、材料、配方比較嚴格，工藝和高標準的檢測，使產品具有如下特點：

　　高壓線圈用銅線，低壓線圈用銅線或銅箔繞制，真空狀態下環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。

　　阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有有害氣體。

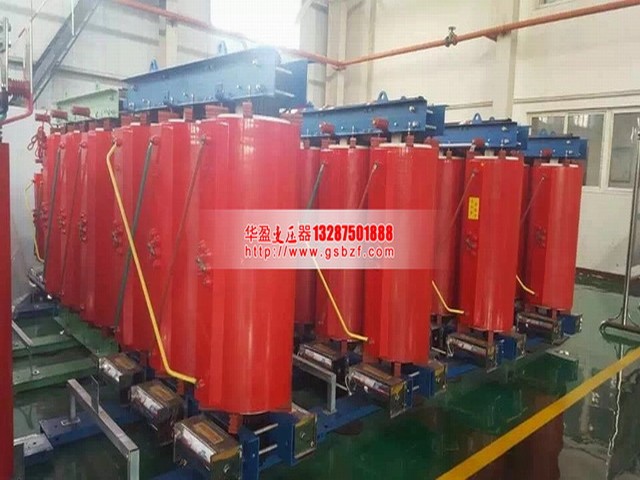

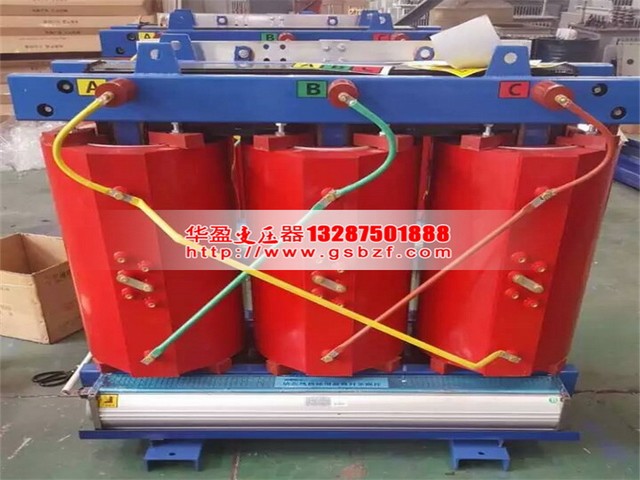

　　產品介紹：10KV級DC9,DC10,SC9,SC10,SC11,SCB9、SCB10、SCB11型環氧樹脂澆注干式變壓器，可作為油浸式配電變壓器的更新換代產品，是各類干式變壓器中性能的產品，特別適用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、機場、組合變電站等重要場所。

　　產品特點：我廠生產的SCB9型、SCB10、SCB11型為產品型號的低噪音低損耗型樹脂繞注線圈干式變壓器。由于設計、優質的材料、科學的配方、嚴格的工藝和高標準的檢測，使產品具有如下特點：

　　1.高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞，真空狀態下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，機械強度高，局部放電小，可靠性高。

　　2.阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有害氣體。

　　3.線圈不吸潮，鐵心夾件優特殊的防蝕保護層，可在100%相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。

　　4.抗短路、雷電沖擊水平高。

　　5.線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻。對于任何防護等級的變壓器，都可配置風冷系統，以提高短時過載能力，確保安全運行。

　　6.體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。

　　7.損耗低，節電效果好，運行經濟，可免維護。

　　8.因無火滅之虞，可分散安裝在負荷中心，充分靠近用火點，從而降低線路造價和節省昂貴的低壓設施費用。
