變壓器安裝的操作規范有哪些

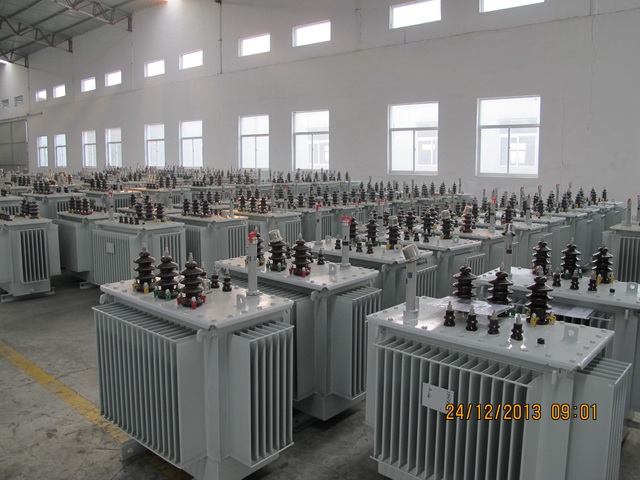

　　變壓器應裝有銘牌。銘牌上應注明制造廠名、額定容量，一二次額定容量，一二次額定電壓，電流，阻抗，電壓%及接線組別等技術數據。變壓器的容量，規格及型號必須符合設計要求。附件備件齊全，并有出廠合格證及技術文件。

　　變壓器穩裝 變壓器就位可用汽車吊直接甩進變壓器室內，或用道木搭設臨時軌道，用三步搭、吊鏈吊至臨時軌道上，然后用吊鏈拉入室內合適位置。變壓器就位時，應注意其方位和距墻尺寸與圖紙相符，允許誤差為±25mm，圖紙無標注時，縱向按軌道就位，橫向距墻不得小于800mm，距門不得小于1000mm。變壓器臺架的安裝：雙桿柱上安裝變壓器，兩桿的根開為2m。埋深2m。配電變壓器臺架用兩條或四條槽鋼固定于兩電桿上，臺架距地面高度不低于2.5m，臺架的平面坡度不大于1/100。腰欄應采用直徑不小于4mm的鐵線纏繞兩圈以上，纏繞應緊牢，腰欄距帶電部分不少于0.2m。同時變壓器高壓柱頭加裝防塵罩，變壓器懸掛警告牌。

　　跌落式熔斷器的安裝 變壓器的高、低壓側應分別裝設熔斷器。高壓側熔斷器的底部對地面的垂直高度不低于4.5m，各相熔斷器的水平距離不應小于0.5m，為了便于操作和熔絲熔斷后熔絲管能順利地跌落下來，跌落式熔斷器的軸線應與垂直線成15°～30°傾角。低壓側熔斷器的底部對地面的垂直距離不低于3.5m，各相熔斷器的水平距離不少于0.2m。跌落式熔斷器熔絲的選擇按“保證配電變壓器內部或高、低壓出線套管發生短路時迅速熔斷”的原則來選擇，熔絲的熔斷時間必須小于或等于0.1s。按規程規定：容量在100kVA及以下者，高壓側熔絲額定電流按變壓器容量額定電流的2～3倍選擇;容量在100kVA以上者，高壓側熔絲額定電流按變壓器容量額定電流的1.5～2倍選擇。變壓器低壓側熔絲按低壓側額定電流選擇。

　　避雷器的安裝:選用無間隙合成絕緣外套金屬氧化物避雷器。避雷器應裝設在熔斷器與變壓器之間，并盡量靠近變壓器。另外，為了防止反變換波和低壓側雷電波侵入，在低壓側也應裝設低壓避雷器。為避免雷電流在接地電阻上的壓降與避雷器的殘壓疊加在一起，作用在變壓器絕緣上，應將避雷器的接地端、變壓器的外殼及低壓側中性點用截面不小于25mm2的多股銅芯塑料線連接在一起，再與接地裝置引上線相連接。

　　接地裝置 。對10kV配電變壓器：容量在100kVA以下，其接地電阻不應大于10Ω;容量在100kVA以上，其接地電阻不應大于4Ω。接地裝置施工完畢應進行接地電阻測試，合格后方可回填土。同時，變壓器外殼必須良好接地，外殼接地應用螺栓擰緊，不可用焊接直接焊牢，以便檢修。接地裝置的地下部分由水平接地體和垂直接地體組成，水平接地體采用6根長度為6m的40×4mm的扁鋼，垂直接地體則采用10-6根長度為2m的L50×50×5mm的角鋼分別與水平接地體焊接。水平接地體在土壤中埋設深為0.6～0.8m，垂直接地體則是在水平接地體基礎上打入地里的。接地引上線采用40×4mm扁鋼，為了檢測方便和用電安全，對于柱上式安裝的變壓器，引上線連接點應設在變壓器底下的槽鋼位置。

　　變臺引落線 新建和改造的變臺的引落線均應采用多股絕緣線，其截面應按變壓器的額定容量選擇，但高壓側引落線銅芯不應小于16mm2，鋁芯不應小于25mm2，杜絕使用單股導線及不合格導線。同時應考慮引落線對周圍建筑物的安全距離。
