怎樣增加變壓器的散熱面積

　　怎樣增加變壓器的散熱面積

　　增加變壓器的散熱面積可以通過多種方式實現，以下是一些常見的方法：

　　1. 優化散熱器設計

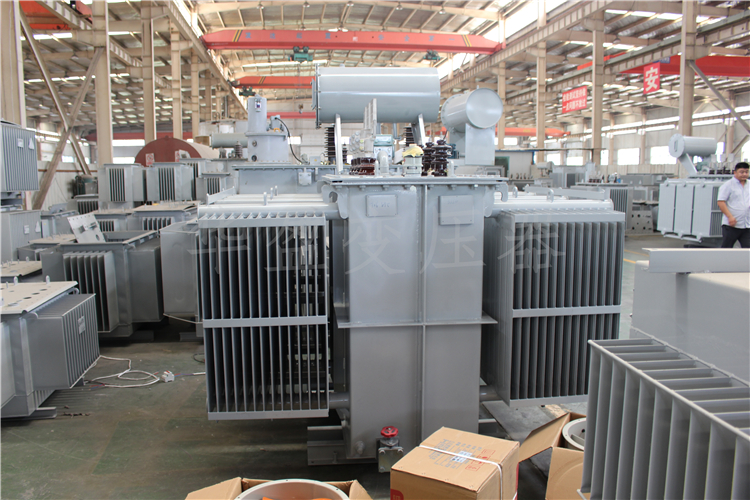

　　- 增加散熱片數量或面積：在變壓器外部安裝更多的散熱片，或者增大現有散熱片的尺寸。例如，一些大型變壓器會在油箱壁外側安裝大面積的散熱片，以增加散熱面積。散熱片通常由鋁或銅等導熱性能良好的材料制成，能夠有效地將熱量從變壓器表面傳遞出去。

　　- 采用新型散熱器結構：如使用波紋散熱片、鰭片式散熱器等，這些結構可以增加空氣與散熱片的接觸面積，提高散熱效率。波紋散熱片的特殊形狀能夠使空氣在流動過程中形成湍流，增強散熱效果。

　　- 優化散熱器布局：合理布置散熱器的位置和角度，確保空氣能夠順暢地流過散熱片，避免出現空氣流通不暢的死角。例如，將散熱器傾斜一定角度安裝，利用重力作用使熱空氣自然上升，冷空氣自然下降，形成良好的空氣對流。

　　2. 改進變壓器油箱設計

　　- 增大油箱表面積：通過改變油箱的形狀或尺寸，增加油箱的表面積，從而提高散熱能力。例如，采用橢圓形或矩形油箱代替圓形油箱，在不增加太多體積的情況下，可以增加油箱的表面積。

　　- 設置散熱管或散熱板：在油箱表面安裝散熱管或散熱板，這些散熱部件可以增加油箱的散熱面積，并且能夠引導熱量更快地散發出去。散熱管內部可以填充冷卻介質，如水、油等，通過介質的循環流動帶走熱量。

　　- 采用波紋油箱：波紋油箱是一種具有凹凸表面的油箱，相比傳統的平滑油箱，其表面積更大，能夠增加散熱面積。同時，波紋還可以增強油箱的結構強度。

　　3. 利用冷卻介質

　　- 增加冷卻風扇：在變壓器周圍安裝冷卻風扇，加速空氣的流動，提高散熱效果。冷卻風扇可以分為軸流式和離心式兩種，根據變壓器的具體情況選擇合適的風扇類型和安裝位置。例如，對于小型變壓器，可以在油箱上方安裝一個或多個軸流式風扇，向下吹風，加速油箱表面空氣的流動。

　　- 采用強迫油循環冷卻：對于大型變壓器，可以采用強迫油循環冷卻系統。該系統通過油泵將變壓器油抽出，經過冷卻器冷卻后再送回變壓器，使變壓器油不斷循環，帶走熱量。這樣可以大大提高變壓器的散熱能力，但需要增加冷卻系統的設備和維護成本。

　　- 使用冷卻液：除了空氣和變壓器油外，還可以使用其他冷卻液來冷卻變壓器。例如，一些特殊的變壓器可以使用水作為冷卻液，通過熱交換器將變壓器產生的熱量傳遞給水，然后通過水的蒸發或冷卻將熱量散發到外界。

　　綜上所述，增加變壓器的散熱面積是一個綜合性的工程問題，需要綜合考慮多種因素。通過優化散熱器設計、改進油箱設計以及利用冷卻介質等方法，可以有效地提高變壓器的散熱能力，確保其安全穩定運行。
